密集型羅茨風機安裝尺寸圖紙！

點擊次數：188?? 更新時間2019-04-02?? ??【關閉】分????享:

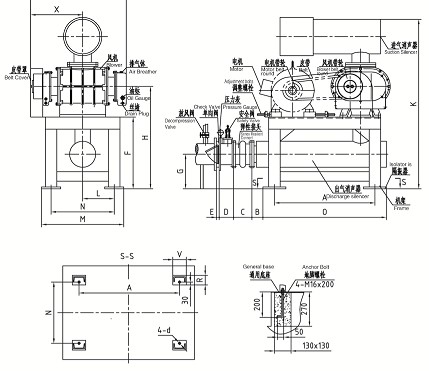

今天小編來跟大家說下密集型羅茨風機的尺寸，因?yàn)閷?duì)于一些安裝空間比較狹小的地方，用戶只能采用密集型這個種結構，密集型結構的優勢就是體積小，適合安裝在安裝大不大的地方！其主要結構就是將進氣口和排氣口兩個消音器設計在了風機的上面和下面，這個大大的節省了不少的空間！下面我們來給大家講CSR50-300型號的密集型尺寸整理給大家，方便用戶在安裝中做基礎水泥樁。

型號	口徑	A	B	C	D	E	F	G	H	J	K	L	M	N	O	X	R	V
CSR-50MJ	50A	380	90	105	120	19	450	240	578	450	970	125	320	200	560	185	90	100
CSR-65MJ	65A	450	100	115	130	19	480	240	615	500	1050	140	360	240	650	205	90	100
CSR-80MJ	80A	500	110	135	140	19	500	250	680	530	1150	150	380	260	700	220	90	100
CSR-100MJ	100A	540	110	150	140	19	520	265	707	600	1200	200	490	370	780	260	90	100
CSR-125MJ	125A	600	120	165	150	21	560	280	777	710	1380	215	490	370	860	295	90	100
CSR-150MJ	150A	760	130	180	150	24	620	340	881	860	1565	250	610	470	1060	375	90	120
CSR-175MJ	150A	850	130	180	150	24	620	340	881	950	1565	320	720	580	1150	470	90	120
CSR-200MJ	200A	1050	150	190	160	29	750	380	1095	1080	1920	340	775	640	1400	525	90	140
CSR-250MJ	250A	1340	160	230	250	30	900	400	1320	1258	2300	460	970	800	1900	608	90	180
CSR-300MJ	300A	1340	160	245	250	40	950	420	1460	1433	2480	375	970	800	1900	756	90	180
