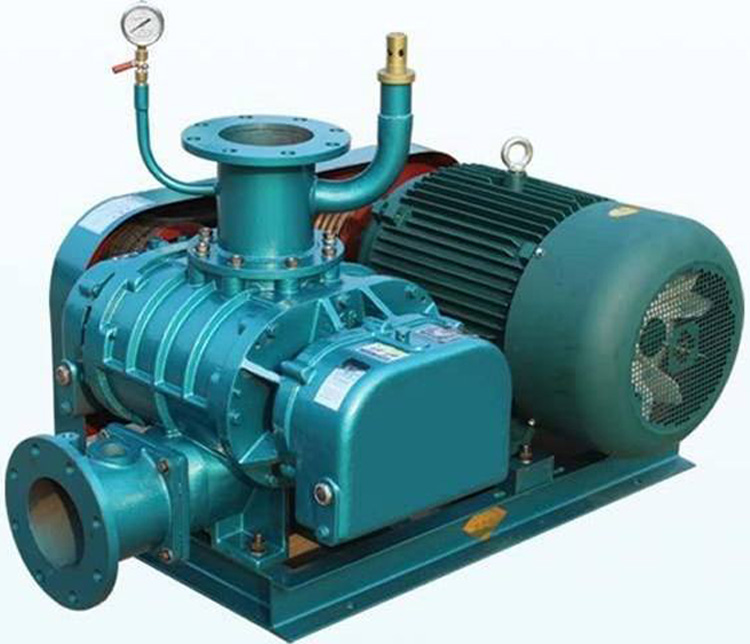

150V羅茨真空泵選型參數表！電子參數冊
本節小編與大家分享的是150v羅茨真空泵的選型參數，用戶可以通過下面的參數冊選擇適合自己的參數。正常情況下正壓使用的時候出氣壓力在9.8-58.8kpa，作為負壓使用時壓力在-13.3到-46.6kpa，這兩者之間都是羅茨風機只是應用的方式不同，正壓使用的是排氣口，負壓利用的是進氣口。
羅茨真空泵工作原理：羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉,被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內,再經排氣口排出。由于吸氣后v0空間是全封閉狀態,所以,在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣,v0空間與排氣側相通時,由于排氣側氣體壓強較高,則有一部分氣體返沖到空間v0中去,使氣體壓強突然增高。當轉子繼續轉動時,氣體排出泵外。羅茨泵在泵腔內,有二個“8”字形的轉子相互垂直地安裝在一對平行軸上,由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間,轉子與泵殼內壁之間,保持有一定的間隙,可以實現高轉速運行
本章地址：http://www.lpkm.net/a/gsxw/798.html
羅茨真空泵工作原理：羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉,被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內,再經排氣口排出。由于吸氣后v0空間是全封閉狀態,所以,在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣,v0空間與排氣側相通時,由于排氣側氣體壓強較高,則有一部分氣體返沖到空間v0中去,使氣體壓強突然增高。當轉子繼續轉動時,氣體排出泵外。羅茨泵在泵腔內,有二個“8”字形的轉子相互垂直地安裝在一對平行軸上,由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間,轉子與泵殼內壁之間,保持有一定的間隙,可以實現高轉速運行
| 轉速 | 壓力Kpa | 流量m3/min | 電機型號 | 功率kw | 重量kg |
| 810 | -13.3 | 12.6 | Y132M-4 | 7.5 | 640 |
| -19.9 | 12.2 | Y132M-4 | 7.5 | ||
| -26.6 | 11.8 | Y132M-4 | 7.5 | ||
| -33.3 | 11.4 | Y160M-4 | 11 | ||
| -39.9 | 11 | Y160L-4 | 15 | ||
| -46.6 | 10.75 | Y160L-4 | 15 | ||
| 870 | -13.3 | 13.8 | Y132M-4 | 7.5 | 640 |
| -19.9 | 13.3 | Y132M-4 | 7.5 | ||
| -26.6 | 12.8 | Y160M-4 | 11 | ||
| -33.3 | 12.3 | Y160M-4 | 11 | ||
| -39.9 | 11.8 | Y160L-4 | 15 | ||
| -46.6 | 11.5 | Y160L-4 | 15 | ||
| 990 | -13.3 | 15.6 | Y132M-4 | 7.5 | 666 |
| -19.9 | 15.1 | Y132M-4 | 7.5 | ||
| -26.6 | 14.6 | Y160M-4 | 11 | ||
| -33.3 | 14.2 | Y160L-4 | 15 | ||
| -39.9 | 13.8 | Y160L-4 | 15 | ||
| -46.6 | 13.6 | Y180M-4 | 18.5 | ||
| 1120 | -13.3 | 17.7 | Y132M-4 | 7.5 | 681 |
| -19.9 | 17.3 | Y160M-4 | 11 | ||
| -26.6 | 16.8 | Y160L-4 | 15 | ||
| -33.3 | 16.3 | Y160L-4 | 15 | ||
| -39.9 | 15.8 | Y180M-4 | 18.5 | ||
| -46.6 | 15.5 | Y180L-4 | 22 | ||
| 1200 | -13.3 | 19.2 | Y160M-4 | 11 | 681 |
| -19.9 | 18.7 | Y160M-4 | 11 | ||
| -26.6 | 18.2 | Y160L-4 | 15 | ||
| -33.3 | 17.8 | Y180M-4 | 18.5 | ||
| -39.9 | 17.3 | Y180M-4 | 18.5 | ||
| -46.6 | 16.93 | Y180L-4 | 22 | ||
| 1270 | -13.3 | 20.3 | Y160M-4 | 11 | 681 |
| -19.9 | 19.9 | Y160L-4 | 15 | ||
| -26.6 | 19.5 | Y160L-4 | 15 | ||
| -33.3 | 19.1 | Y180M-4 | 18.5 | ||
| -39.9 | 18.7 | Y180L-4 | 22 | ||
| -46.6 | 18.09 | Y180L-4 | 22 | ||
| 1410 | -13.3 | 22.5 | Y160L-4 | 15 | 752 |
| -19.9 | 22.1 | Y160L-4 | 15 | ||
| -26.6 | 21.7 | Y180M-4 | 18.5 | ||
| -33.3 | 21.3 | Y180L-4 | 22 | ||
| -39.9 | 20.9 | Y200L-4 | 30 | ||
| -46.6 | 20.69 | Y200L-4 | 30 |
