羅茨鼓風機結構簡圖,裝配和拆卸維修技巧
羅茨鼓風機結構簡圖,裝配和拆卸維修技巧！
昶盛風機網站小編今天來給大家說一下在遇到羅茨鼓風機設備故障的時候，針對風機的拆卸，裝配，維修三個要點為大家介紹一下，方便用戶在遇到問題后，能夠按照指導獨立完成鼓風機的維修。這主要針對的是一些簡單的小問題，如果遇到比較復雜的問題后，小編還是建議用戶將設備進行返廠維修和檢修，這樣才能更好的修理！

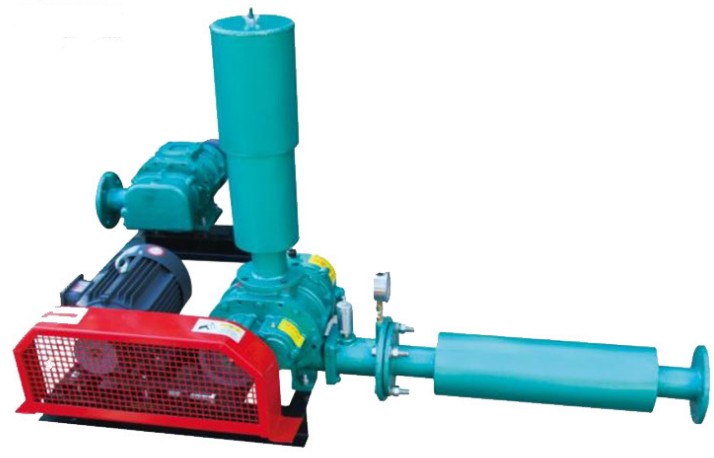

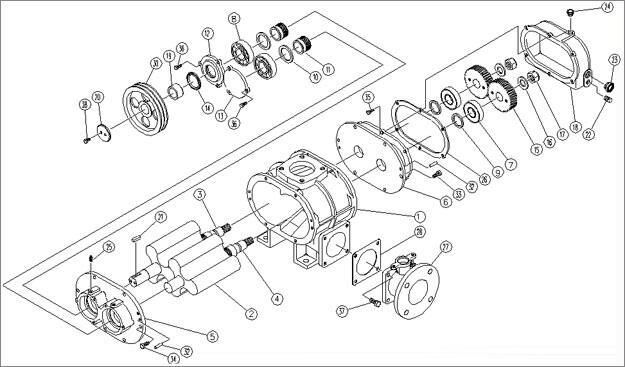

我門先來說下羅茨鼓風機結構簡圖，用戶只有了解了風機的整體的連接以后，才能更好的清楚如何拆！同時也需要用戶對羅茨鼓風機安裝圖能夠有一些的技術水平。這樣才能在拆卸后原封不動的安裝回去，不然拆卸下來了就不好安裝了這個就尷尬了。風機的主要是由這幾個部分組成，主機，電機，底座，單向閥，壓力表，安全閥，皮帶，皮帶輪等，還有進出口的消音器管件。整體的結構并不復雜，難點主要是風機的主機的間隙的調整，下面我們針對這幾樣來說下。
在羅茨風機拆卸的時候用戶首先要準備要羅茨泵拆卸齒輪的工具，因?yàn)樵谶@里的拆卸中比較慢，需要一點時間！如果沒有合理的工具的話拆卸極為的不方便！建議用交給工廠里有經驗的技術工人來完成主機的拆卸。
羅茨風機維修裝配，一般這里主要針對的是單主機部分，為了避免拆卸后無法安裝回去的問題，用戶在拆卸的時候有必要安照步驟一步一步的來，同時在拆卸的時候要注意記錄羅茨鼓風機間隙，方便后期的回裝調整的調整，以及羅茨風機葉輪間隙調整！將測量的數據登記在本子上。同時拆卸下的部件一定要放好，不然后面會出現零件不足，缺件少見的。
鼓風機型號及參數大全
| 型號 | 壓力范圍 | 流量范圍 | 可配套電機 |
| CSR50 | 9.8-58.8kpa | 0.67-2.48m3/min | 0.55-4kw |
| 63.7-98kpa | 0.45-2.02m3/min | 2.2-7.5kw | |
| CSR65 | 9.8-58.8kpa | 0.95-3.64m3/min | 0.55-5.5kw |
| 63.7-98kpa | 0.78-2.96m3/min | 3-11kw | |
| CSR80 | 9.8-58.8kpa | 2.36-6.13m3/min | 1.5-11kw |
| 63.7-98kpa | 1.82-5.24m3/min | 5.5-15kw | |
| CSR100 | 9.8-58.8kpa | 3.28-9.62m3/min | 1.5-15kw |
| 63.7-98kpa | 2.65-8.67m3/min | 7.5-18.5kw | |
| CSR125 | 9.8-58.8kpa | 5.37-13.39m3/min | 2.2-22kw |
| 63.7-98kpa | 4.64-12.25m3/min | 11-30kw | |
| CSR150 | 9.8-58.8kpa | 10.39-29.61m3/min | 5.5-55kw |
| 63.7-98kpa | 9.53-28.35m3/min | 18.5-75kw | |
| CSR175 | 9.8-58.8kpa | 19.65-40.67m3/min | 11-75kw |
| CSR200 | 9.8-58.8kpa | 27.65-58.81m3/min | 15-90kw |
| 63.7-98kpa | 25.34-56.92m3/min | 55-132kw | |
| CSR250 | 9.8-58.8kpa | 61.4-97.1m3/min | 18.5-132kw |
| 63.7-98kpa | 58.1-93.7m3/min | 90-220kw | |
| CSR300 | 9.8-58.8kpa | 87.1-136.7m3/min | 22-185kw |
| 63.7-98kpa | 83.8-134.4m3/min | 132-280kw | |
| CSR350 | 9.8-58.8kpa | 111.9-198.1m3/min | 30-250kw |
| 63.7-98kpa | 102.2-179.65m3/min | 185-400kw |
對于羅茨風機維修費用，這個用戶是最為關心的問題。這個一般均有技術人員報價，根據需要維修的機子的故障，以及需要更好的部件，專業的技術人員會根據用戶的實際需求報一個比較經濟的價格。昶盛風機廠歡迎您的聯系
