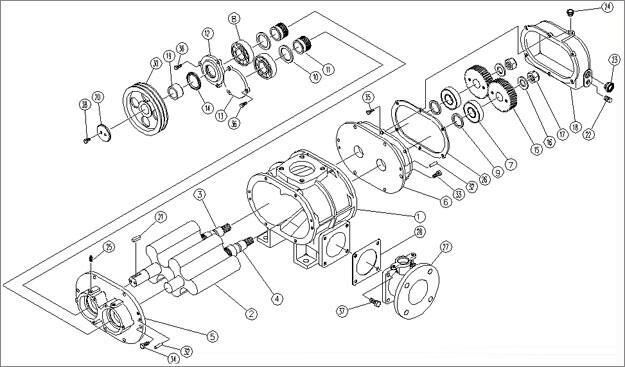

羅茨鼓風機齒輪拆解圖
羅茨鼓風機齒輪拆解圖通過學習和了解，對于風機的整體結構有一個認識，這樣用戶才能在維修羅茨風機上更游刃有余，才能更好的進行維修，不然用戶在不了解風機齒輪結構的話，在拆卸以及安裝中會出現間隙調試不合理，容易導致風機在運轉上卡住，同時齒輪的磨損也會增大！嚴重的影響了使用壽命，所以用戶對于齒輪拆解圖的了解就尤為的重要了。下面昶盛風機小編把羅茨風機45度角間隙圖，這個視角的拆解圖給大家提供做一個參考。
在操作中如果用戶不知道如何的拆卸可以先聯系生產廠家，有專業的技術人員來指導風機軸承部分的拆卸，如果用戶自己有一定的技術基礎，可以從網上查看羅茨風機軸承拆卸步驟視頻，通過視頻的教程來進行軸承位置的拆卸！在拆解軸承的時候用戶一定要先測量好軸承與殼體之間的間隙，因為在更換好以后，回裝的時候間隙一定要調整好，這個很重要！建議用戶將測量的結構和數據筆錄記下！避免忘記了。當拆卸到羅茨風機葉輪位置的時候，用戶需要按照旋轉的方向指向來波動！上面就是昶盛廠家小編給大家簡述的羅茨風機齒輪拆卸法的要點！
羅茨泵拆裝步驟：
1.先拆解主機上的外墻板
2.然后拆解齒輪部位
3.最后就是轉子葉輪部位
上面給大家介紹完在維修時需要了解的拆解步驟，下面小編來給大家說下，對于鼓風機型號規格的選擇！方便用戶對羅茨風機型號及風量有一個深入的了解，在更換風機的時候能夠快速的找到適合自己的型號（SR50羅茨風機型號說明，因為生產廠家不同，所以采用的字母表示不同，基本字母后面的數字，表示的是風機的出口口徑，只有了解了它的含義，才能清楚每個型號的大小）！
| CSR50 | 9.8-58.8kpa | 0.67-2.48m3/min | 0.55-4kw |
| 63.7-98kpa | 0.45-2.02m3/min | 2.2-7.5kw | |
| CSR65 | 9.8-58.8kpa | 0.95-3.64m3/min | 0.55-5.5kw |
| 63.7-98kpa | 0.78-2.96m3/min | 3-11kw | |
| CSR80 | 9.8-58.8kpa | 2.36-6.13m3/min | 1.5-11kw |
| 63.7-98kpa | 1.82-5.24m3/min | 5.5-15kw | |
| CSR100 | 9.8-58.8kpa | 3.28-9.62m3/min | 1.5-15kw |
| 63.7-98kpa | 2.65-8.67m3/min | 7.5-18.5kw | |
| CSR125 | 9.8-58.8kpa | 5.37-13.39m3/min | 2.2-22kw |
| 63.7-98kpa | 4.64-12.25m3/min | 11-30kw | |
| CSR150 | 9.8-58.8kpa | 10.39-29.61m3/min | 5.5-55kw |
| 63.7-98kpa | 9.53-28.35m3/min | 18.5-75kw | |
| CSR175 | 9.8-58.8kpa | 19.65-40.67m3/min | 11-75kw |
| CSR200 | 9.8-58.8kpa | 27.65-58.81m3/min | 15-90kw |
| 63.7-98kpa | 25.34-56.92m3/min | 55-132kw | |
| CSR250 | 9.8-58.8kpa | 61.4-97.1m3/min | 18.5-132kw |
